ZPB型氣、水兩用噴射泵總成

　　本泵總成主要供大、中型水泵去掉底閥后，能吸上引水，實現水泵無底閥運行，既能減輕勞動程度，又能達到顯著的節電效果，一般噸水節電在5%-27%。

　　1、本泵根據控制方式分為Ⅰ型(手動控制型)Ⅱ型(電磁閥自動控制型)。

　　2、根據用戶要求，可采用特殊材料制造。

　　ZPB是噴射泵總成的型號

　　ZPB型噴射泵總成是由PB型噴射泵、閥門、真空表、管道及管件組成。

　　總成因工作介質的不同壓力，而分成不同規格

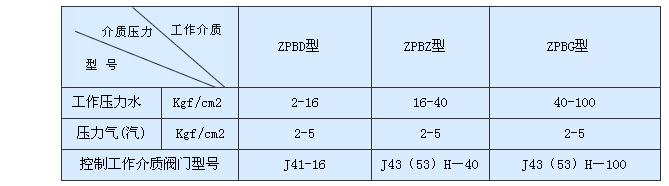

　　一、ZPB型噴射泵總成的型號規格

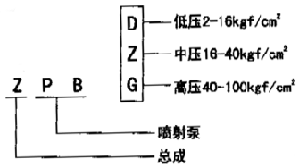

　　二、型號標記

　　三、安裝使用

　　根據水泵使用現場，可分為單臺與多臺水泵運行的安裝形式。
單臺水泵的安裝，每臺噴射泵只對該臺水泵進行吸氣吸上引水。

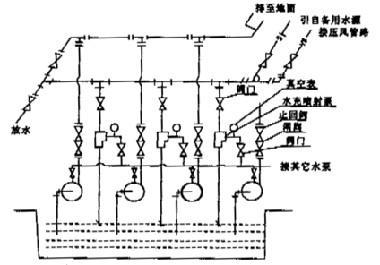

多臺水泵安裝如圖所示。這種安裝形式多臺水泵共同使用各臺噴射泵，由吾在煤礦井下主泵房使用時，采用多工作介質(即高壓水、壓縮空氣、備用水源)為動力，和多臺噴射泵并聯，互為備用，做到了任意一臺噴射泵工作時能啟動任意一臺水泵，實現了井下中央水泵房全去掉水泵底閥。稱該安裝形式為多動力，多臺噴射泵并聯互為備用上水系統。
